Цилиндры малой высоты LLC/LLCS
Цилиндры малой высоты LLC/LLCS
|
Цилиндры малой высоты LLC/LLCS |
Кол-во: |

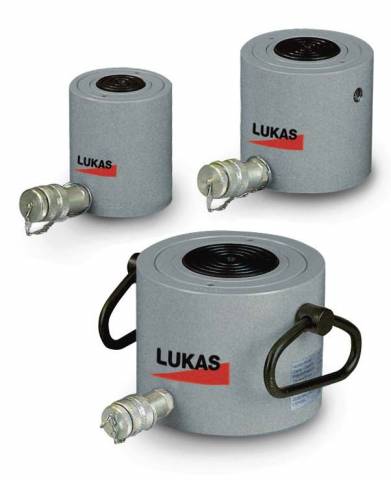

Цилиндры LUKAS серии LLC (серии 700 бар) имеют очень большую величину хода по отношению к конструктивной высоте. Благодаря своей компактной конструкции они особенно хорошо подходят для использования в малых свободных пространствах.
Особенности
- Грузоподъемность от 10 т до 100 т.
- Конструктивная высота от 89 до 254 мм.
- Верхняя часть поршня имеет желобчатую поверхность, что позволяет работать без необходимости использования дополнительных нажимных сухарей.
- Для моделей 30 – 100 т по желанию поставляются компенсаторы.
- Могут поставляться с пружинным возвратом (серия LLCS) и без него (серия LLC). Габаритные размеры идентичны.
Все цилиндры LLC(S) могут дополнительно оснащаться быстроразъемными муфтами LUKAS и, таким образом, также интегрироваться в имеющиеся системы LUKAS, рассчитанные на 50 МПа.
Таблица технических характеристик цилиндров малой высоты
|
Тип
|
№ для заказа
|
Подъем.
усилие |
Ход
|
Площ.
поршня |
Маслоемкость
|
Масса
|
|
кН
|
мм
|
см2
|
л
|
кг
|
||
|
без пружинного возврата
|
||||||
|
LLC 10/40
|
84148/5000-01
|
111
|
40
|
15,9
|
0,06
|
2,2
|
|
LLC 20/40
|
84148/5000-02
|
218
|
40
|
31,2
|
0,13
|
4,8
|
|
LLC 30/60
|
84148/5000-07
|
309
|
60
|
44,2
|
0,27
|
7,6
|
|
LLC 50/60
|
84148/5000-04
|
496
|
60
|
70,8
|
0,43
|
11,3
|
|
LLC 100/60
|
84148/5000-05
|
928
|
60
|
132,7
|
0,80
|
24,7
|
|
LLC 100/150
|
84148/5000-06
|
928
|
150
|
132,7
|
1,99
|
43,3
|
|
с пружинным возвратом
|
||||||
|
LLCS 10/40
|
84148/5001-01
|
111
|
40
|
15,9
|
0,06
|
2,2
|
|
LLCS 20/40
|
84148/5001-02
|
218
|
40
|
31,2
|
0,13
|
4,8
|
|
LLCS 30/60
|
84148/5001-07
|
309
|
60
|
44,2
|
0,27
|
7,6
|
|
LLCS 50/60
|
84148/5001-04
|
496
|
60
|
70,8
|
0,43
|
11,3
|
|
LLCS 100/60
|
84148/5001-05
|
928
|
60
|
132,7
|
0,80
|
24,7
|
|
LLCS 100/150
|
84148/5001-06
|
928
|
150
|
132,7
|
1,99
|
43,3
|

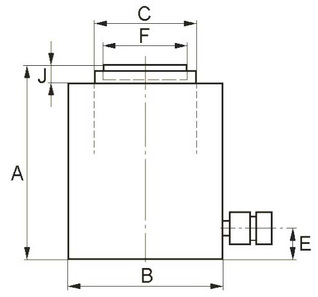

Таблица геометрических параметров цилиндров малой высоты
|
Тип
|
№ для заказа
|
A
|
B
|
C
|
E
|
F
|
J
|
|
мм
|
Ø мм
|
Ø мм
|
мм
|
Ø мм
|
мм
|
||
|
без пружинного возврата
|
|||||||
|
LLC 10/40
|
84148/5000-01
|
89
|
66
|
36
|
14*
|
--
|
2
|
|
LLC 20/40
|
84148/5000-02
|
101
|
90
|
56
|
14*
|
--
|
2
|
|
LLC 30/60
|
84148/5000-07
|
125
|
102
|
60
|
14*
|
45
|
2
|
|
LLC 50/60
|
84148/5000-04
|
125
|
127
|
80
|
16*
|
61
|
2
|
|
LLC 100/60
|
84148/5000-05
|
141
|
175
|
110
|
26
|
88
|
2
|
|
LLC 100/150
|
84148/5000-06
|
254
|
175
|
110
|
26
|
88
|
2
|
|
с пружинным возвратом
|
|||||||
|
LLCS 10/40
|
84148/5001-01
|
89
|
66
|
36
|
14*
|
--
|
2
|
|
LLCS 20/40
|
84148/5001-02
|
101
|
90
|
56
|
14*
|
--
|
2
|
|
LLCS 30/60
|
84148/5001-07
|
125
|
102
|
60
|
14*
|
45
|
2
|
|
LLCS 50/60
|
84148/5001-04
|
125
|
127
|
80
|
16*
|
61
|
2
|
|
LLCS 100/60
|
84148/5001-05
|
141
|
175
|
110
|
26
|
88
|
2
|
|
LLCS 100/150
|
84148/5001-06
|
254
|
175
|
110
|
26
|
88
|
2
|
