| Название | Описание | |
|---|---|---|
|
Лекгосплавные пустотелые цилиндры Цилиндры с пустотелыми поршнями LUKAS серии LZOH и LZMH выполнены из высокопрочного легкого сплава и поэтому отличаются коррозионной стокостью, долговечностью и малым весом. |
Кол-во: |

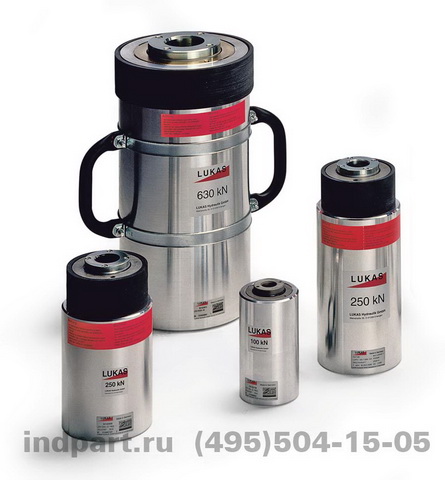

Легкосплавные гидравлические цилиндры
Гидравлические цилиндры с пустотелыми поршнями LUKAS серии LZOH и LZMH выполнены из высокопрочного легкого сплава и поэтому отличаются коррозионной стокостью, долговечностью и малым весом.
Особенности гидравлических цилиндров:
- Грузоподъемность от 12 т до 117 т
- Пружиный возврат для беспроблемного втягивания цилиндров малых типоразмеров
- Втягивание более крупногабаритных цилиндров обеспечивается за счет гидравлики
- Гидравлические цилиндры серии LZMH с метрической наружной резьбой
- Крупногабаритные гидравлические цилиндры серийно комплектуются ручками для переноски
Технические характеристики
|
Тип
|
Подъемное усилие, kH
|
Ход, мм
|
Площадь поршня, см2
|
Маслоемкость, л
|
|
Цилиндр одинарного действия
|
||||
|
LZOH 10/50-20,5
|
120
|
50
|
24,1
|
0,1
|
|
LZMH 25/50-33
|
238
|
50
|
47,7
|
0,25
|
|
LZMH 25/100-33
|
238
|
100
|
47,7
|
0,5
|
|
LZMH 40/100-37
|
377
|
100
|
75,4
|
0,8
|
|
Цилиндр двойного действия
|
||||
|
LZMH 40/200-37
|
377
|
200
|
75,4
|
0,6*
|
|
LZMH 63/200-59
|
632
|
200
|
126,5
|
1,1*
|
|
LZOH 100/200-74
|
1178
|
200
|
235,6
|
2,5*
|
*Эффективная маслоемкость
Геометрические размеры
|
LZOH одинарного действия |
LZMH одинарного действия |
|
LZOH двойного действия |
LZMH двойного действия |
|
Тип
|
A, мм
|
B, dмм
|
C, dмм
|
D, dмм
|
E, мм
|
F,
мм
|
G, мм
|
J,
мм
|
O, мм
|
Масса, кг
|
|
Гидравлические цилиндр одинарного действия
|
||||||||||
|
LZOH 10/50-20,5
|
147
|
85
|
45
|
20,5
|
22
|
–
|
–
|
2
|
–
|
3,2
|
|
LZMH 25/50-33
|
225
|
125
|
63
|
33
|
23
|
M100x2
|
50
|
10
|
–
|
7,9
|
|
LZMH 25/100-33
|
285
|
125
|
63
|
33
|
23
|
M100x2
|
50
|
10
|
–
|
10,0
|
|
LZMH 40/100-37
|
275
|
150
|
80
|
37
|
23
|
M150x3
|
50
|
14
|
–
|
13,2
|
|
Гидралический цилиндр двойного действия
|
||||||||||
|
LZMH 40/200-37
|
375
|
150
|
80
|
37
|
23
|
M150x3
|
50
|
14
|
70
|
16,5
|
|
LZMH 63/200-59
|
415
|
205
|
115
|
59
|
30
|
M205x4
|
60
|
15
|
85
|
34,0
|
|
LZOH 100/200-74
|
435
|
270
|
160
|
74
|
30
|
–
|
–
|
17
|
90
|
63,0
|
